SAP ECC连接SAP PI系统配置

2022-04-23 06:25:00 【rogerix4】

Reference=> 参考文档

1. 创建SAP和PI的RFC连接

  • 事务代码：SM59->创建SAP到SAPSLDAPI的TCP/IP连接

    • 填写连接属性
      1

      项目 值 备注
      RFC 目标 SAPSLDAPI 默认值：SAPSLDAPI
      连接类型 T TCP/IP连接
      激活类型 注册的服务器程序
      程序标识 SAPSLDAPI_PID 为PI系统注册的程序标识ID，PI上配置的JCo RFC服务
      网关主机名 xxx.com PI系统的Hostname/IP Address
      网关服务 sapgw01 PI系统的服务名

    • 测试连接
      2
      3

  • 事务代码：SM59->创建SAP到LCRSAPRFC的TCP/IP连接

    • 填写连接属性
      4

      项目 值 备注
      RFC 目标 LCRSAPRFC 默认值：LCRSAPRFC
      连接类型 T TCP/IP连接
      激活类型 注册的服务器程序
      程序标识 SAPSLDAPI_PID 为PI系统注册的程序标识ID，PI上配置的JCo RFC服务
      网关主机名 xxx.com PI系统的Hostname/IP Address
      网关服务 sapgw01 PI系统的服务名

    • 测试连接
      5
      6

2. 在PI上配置的JCo RFC服务

  • 配置地址：http://<host>:5< instance>00/nwa（如：http://192.168.11.41:50000/nwa）
    7
    • Jco服务器配置
      8

3. 创建ABAP到PI SLD的连接

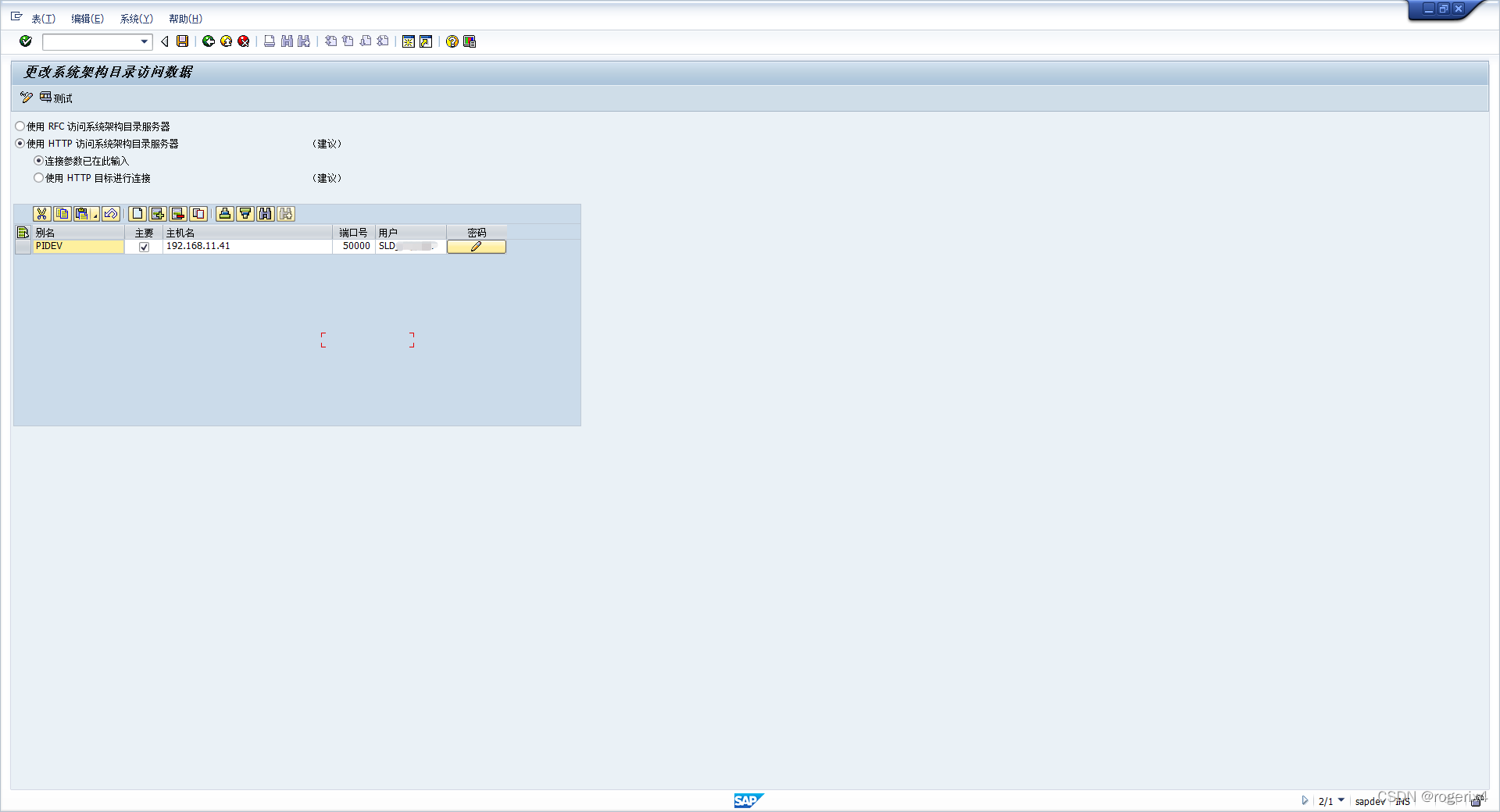

  • 事务代码：SLDAPICUST
    9

    项目 值 描述
    别名 PIDEV 系统别名，可自定义
    主要 X 单个连接默认勾选，多个连接只能勾选一个默认连接
    主机名 192.168.11.41 PI系统Hostname/IP Address
    端口号 50000 PI系统服务端口号，服务端口号：5<instance>00
    用户 xxxx PI连接账号
    密码 xxxx PI连接账号密码

  • 连接测试10

4. 创建ABAP PROXY到PI ES Repository的HTTP连接

  • 事务代码：SM59->新建连接
    11

    项目 值 描述
    RFC 目标 SAP_PROXY_ESR
    连接类型 G 到外部服务器的 HTTP 连接
    目标主机 192.168.1.41 PI系统Hostname/IP Address
    服务编号 50000 PI系统服务端口号，服务端口号：5<instance>00
    路径前缀 /rep 固定值

  • 登录 & 安全性
    12

    项目 值 描述
    用户 xxxx PI连接账号
    密码 xxxx PI连接账号密码

  • 连接测试（事务代码：SPROXY 也能PI的资源服务器）
    13
    14

4. 创建SAP到PI 适配器引擎的HTTP连接

  • 事务代码：SM59->新建连接
    15

    项目 值 描述
    RFC 目标 POD_AEX
    连接类型 G 到外部服务器的 HTTP 连接
    目标主机 192.168.1.41 PI系统Hostname/IP Address
    服务编号 50000 PI系统服务端口号，服务端口号：5<instance>00
    路径前缀 /XISOAPAdapter/MessageServlet?ximessage=true 固定值

  • 登录 & 安全性
    16

    项目 值 描述
    用户 xxxx PI连接账号
    密码 xxxx PI连接账号密码

  • 连接测试
    17

  • 事务代码：SXMB_ADM->配置集成引擎
    18
    19

    项目 值 描述
    业务系统角色 Application System SAP系统中选择Application System；PI系统选择Integration Server
    相应的集成服务器 dest://POD_AEX SM59创建的HTTP2ABAP连接

5. 将SAP系统注册到PI系统中

  • 事务代码：RZ70
    20
    项目 值 描述
    网关主机 192.168.1.41 PI系统Hostname/IP Address
    网关服务 sapgw01 PI系统服务端口名称
    已调度后台作业 X 默认勾选
    分钟 720 每720分钟进行一次调度作业

6. 登录到PI Portal

  • 登录地址：http://<host>:5< instance>00/dir/start/index.jsp（如：http://192.168.11.41:50000/dir/start/index.jsp）
  • SAP PI主页有以下四个Java链接 :
    • 企业服务存储库(ESR)
    • 集成目录(ID)
    • 系统架构(SL)
    • 配置和监控(CM)
      21
