本期视频为大家带来Solidworks两种柔性弹簧的建模方式，第一种方式是使用使零件成为柔性命令，在装配体中直接创建弹簧零件来实现；第二种方式是创建弹簧装配体，然后在顶层装配体中将弹簧设为柔性子装配体，从而实现弹簧的柔性状态。

添加微信“huidusolidworks”，加入solidworks社群，请备注“CSDN渠道”

↓ ↓ ↓下面一起来看看详细操作吧 ↓ ↓ ↓

第一种方法：使零件成为柔性

Step 1 采用自顶向下的建模方式在装配体中添加新零件。在前视基准面上分别绘制两个草图。

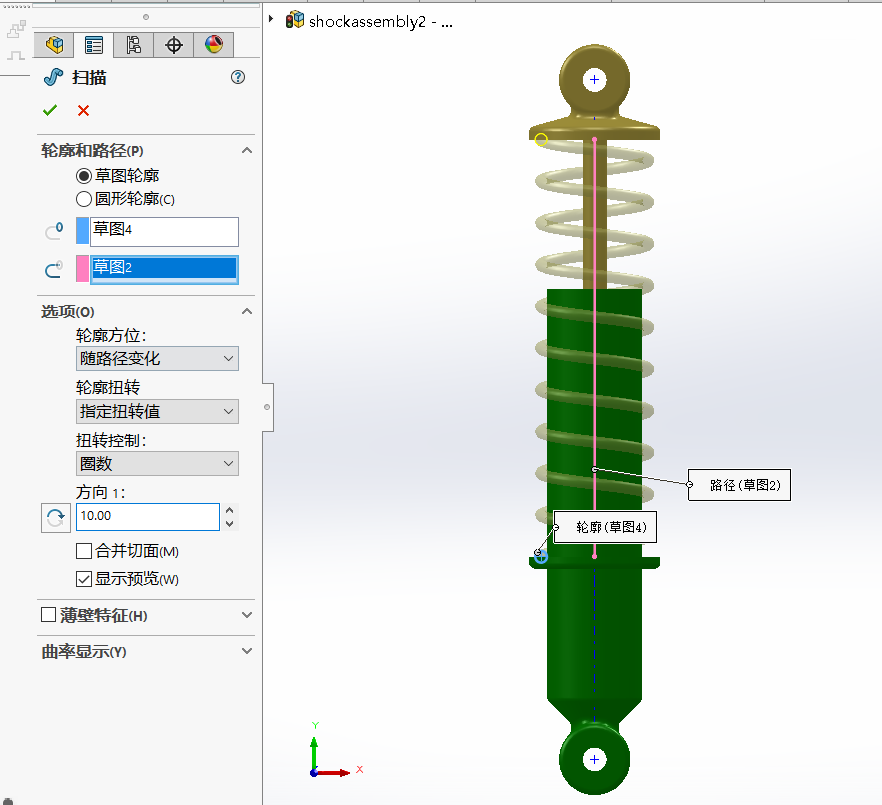

Step 2 使用两个草图进行扫面，并设置扭转值为10圈。

Step 3 新建基准面切除多余的实体。

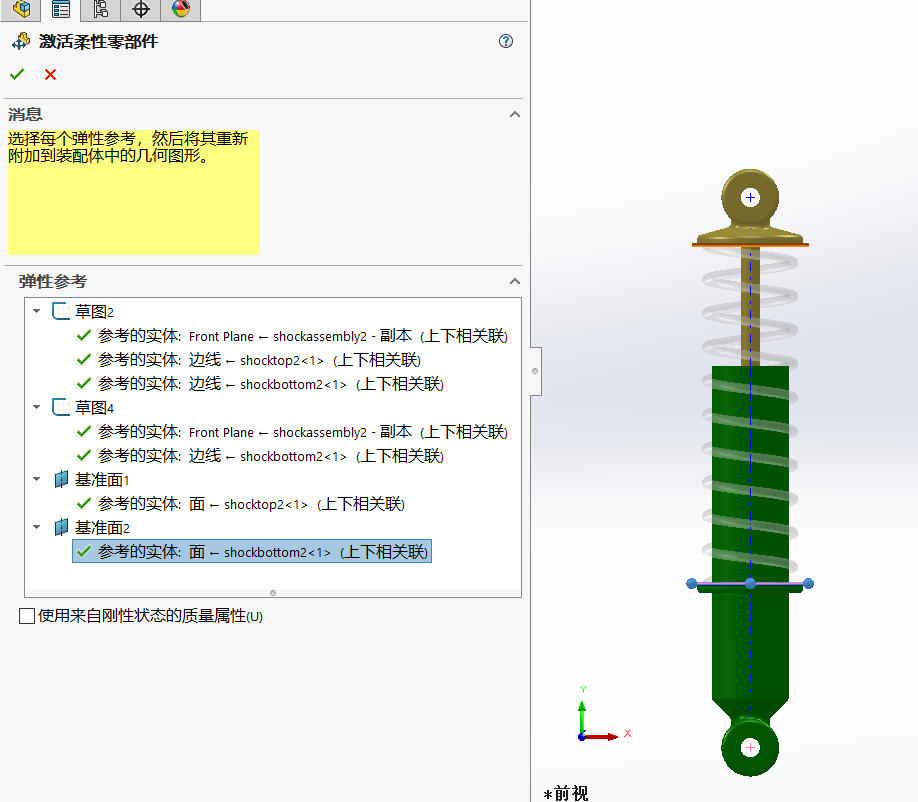

Step 4 退出零件编辑模式，使用激活柔性零部件。

第二种方法：使子装配体成为柔性

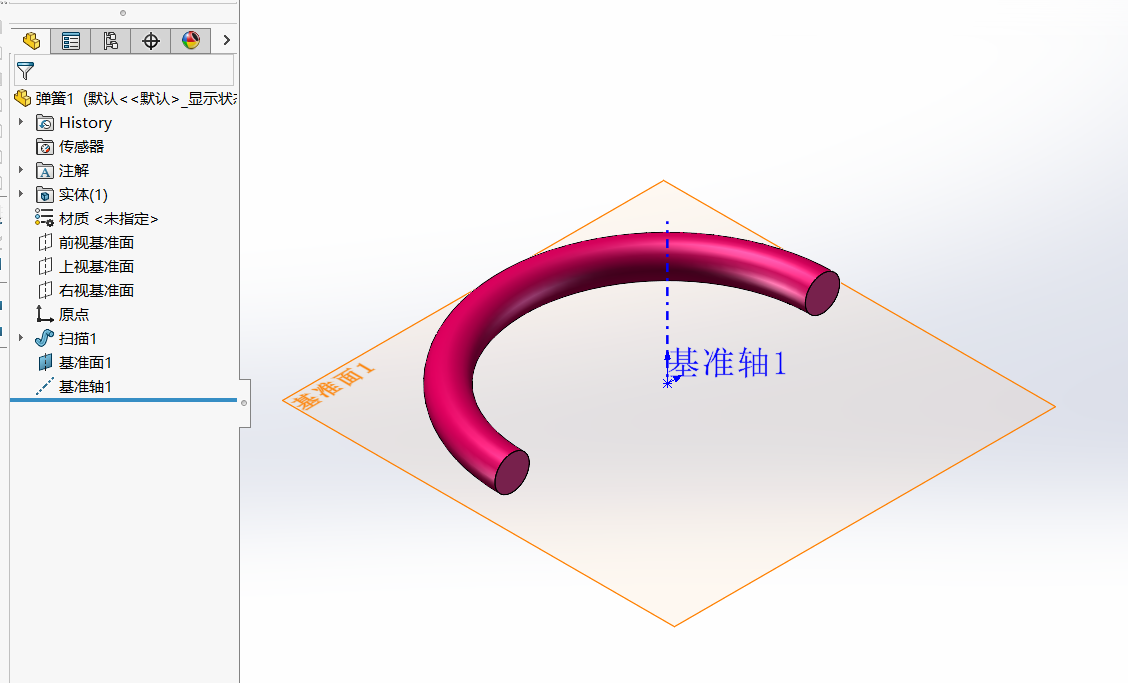

1、利用扫面绘制一个半圆，并创建一个基准面和基准轴。

2、绘制好后进行装配。装配关系如下图。除第一个零件和最后一个零件外，左右两边边的基准面分别施加平行约束。同时第一个零件的基准轴和最后一个零件的基准轴施加重合约束。

3、装配好以后将子装配体插入顶层装配体。然后将子装配体设为柔性。
